Die Medizinische Versorgungseinheit gibt es in zwei modernen und einer klassischen Ausprägung: die S700 a wirkt durch die umlaufende dünne Kante besonders fein, und die Front der S700 b ist durch einen schlanken Aluminiumstreifen horizontal gestreckt.

Das Gehäuse der Medizinischen Versorgungseinheit ist aus stranggepresstem, natureloxiertem Aluminium gefertigt. In die Front kann ein HPL-Dekor bündig eingelassen werden, das die Gestaltung des Patientenzimmers an der Medizinischen Versorgungseinheit weiterführt - oder aber bewusste Akzente setzt. Zudem gibt es die Möglichkeit, die Front in Glasoptik in mehreren Uni-Farben auszuführen.

Aufgesetzte Enddeckel aus eloxiertem Aluminium schließen den hochwertigen Qualitätseindruck ab. Die Ober- und Unterseite sind um 6° geneigt. Die Oberseite besteht aus hoch lichtdurchlässigem PMMA (Acryl) und ist in höchstem Maße widerstandsfähig gegen gängige Reinigungs- und Desinfektionsmittel.

Anwendungsbeispiele

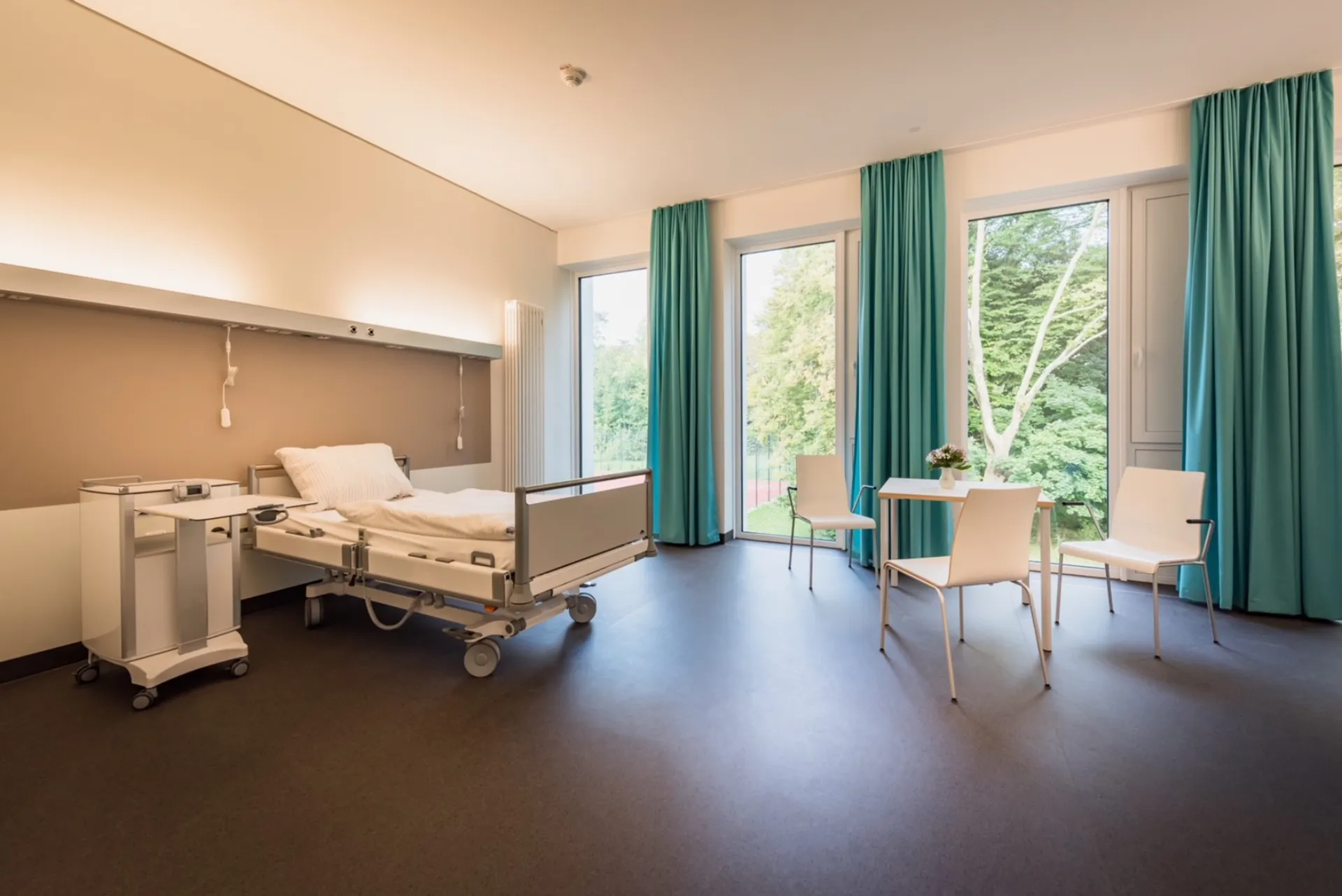

Krankenhauszimmer mit Pflegebett, Nachttisch, Tisch und Stühlen vor großen Fenstern mit grünen Vorhängen
Aluminiumgehäuse mit frei gestaltbarer Front.

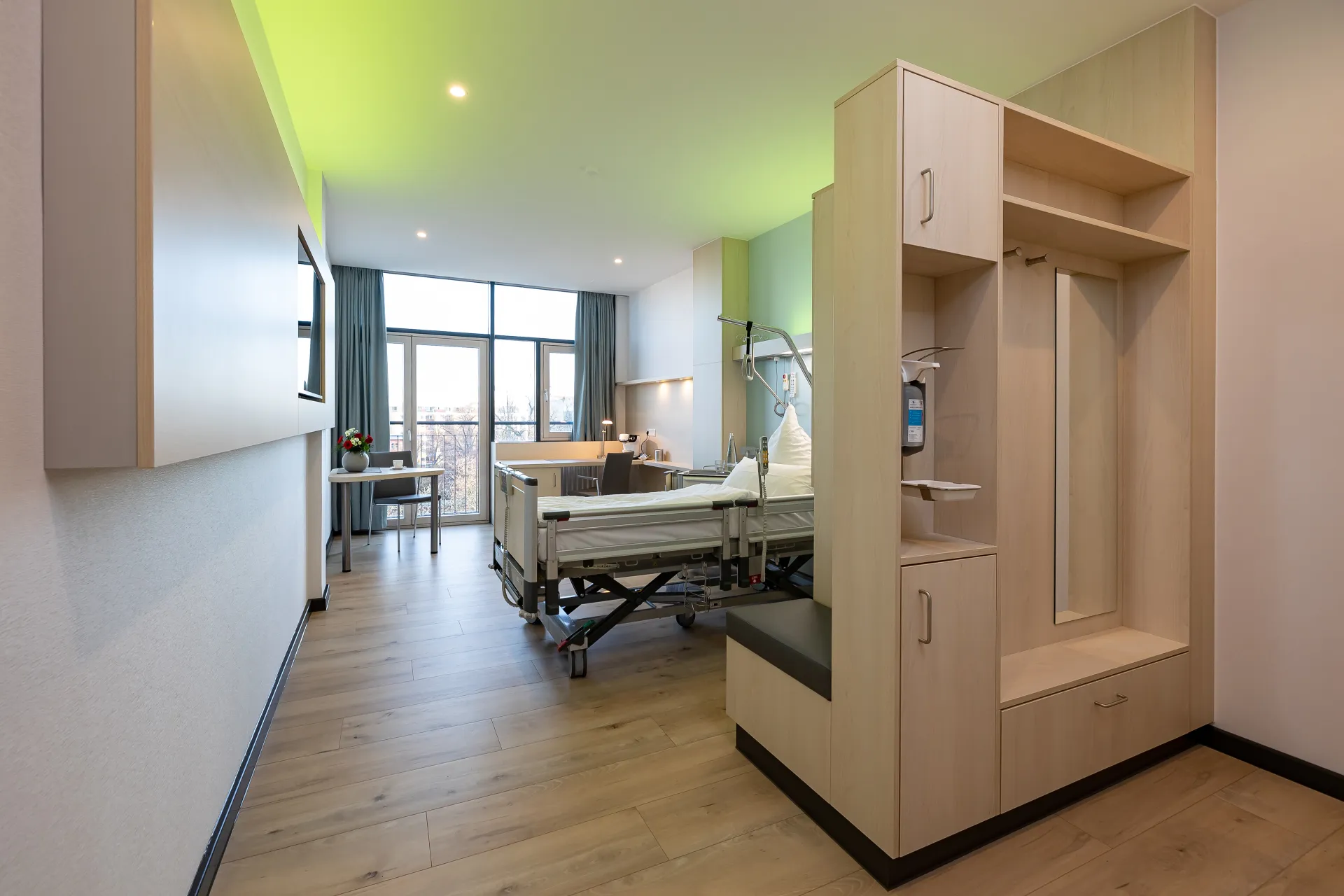

Modern eingerichtetes Patientenzimmer mit Pflegebett, Sitzbank, Schrank und großem Fenster mit Vorhängen

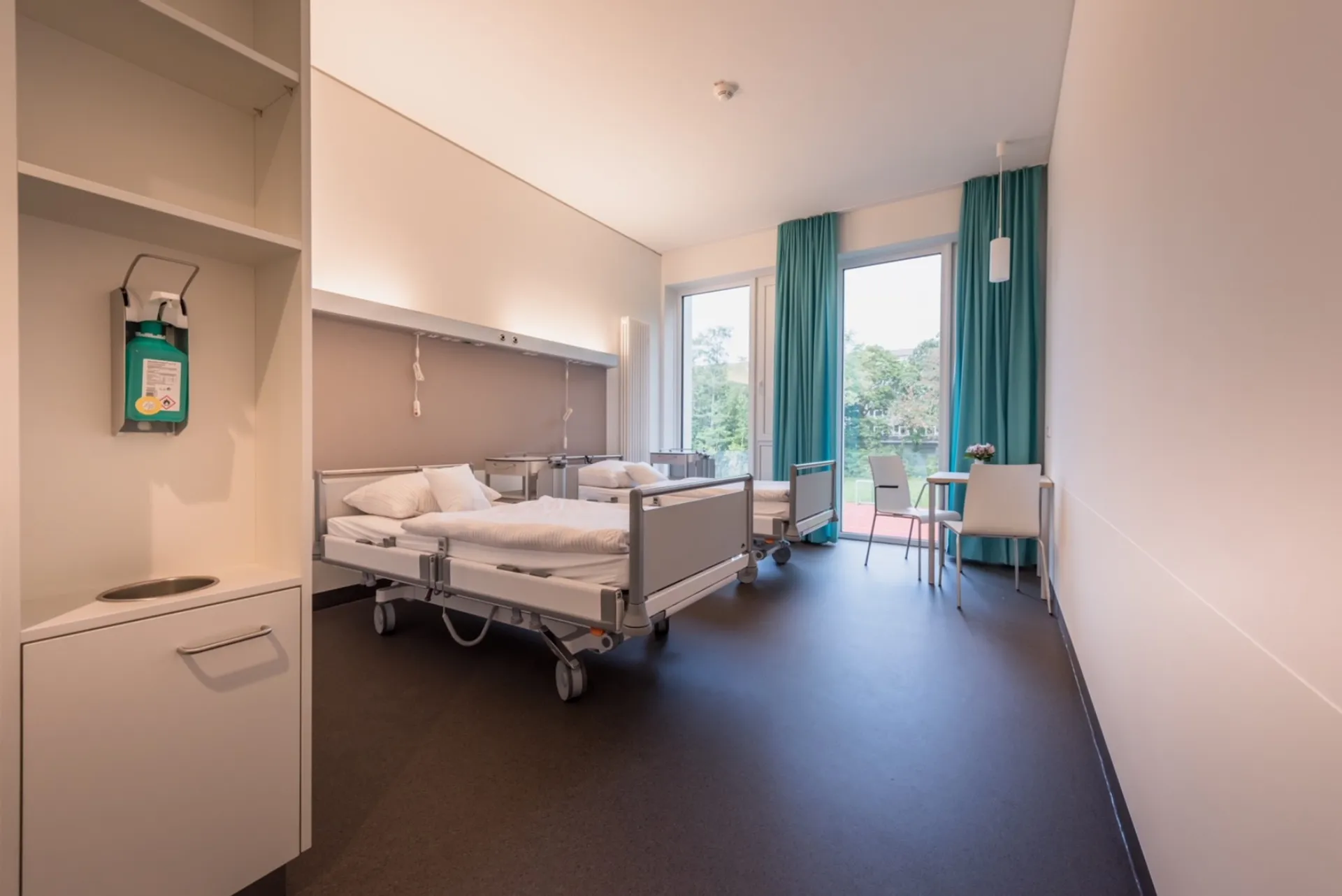

Krankenhauszimmer mit zwei Betten, Stühlen und großem Fenster mit grünen Vorhängen
Hochwertige Details und robuste Materialien.

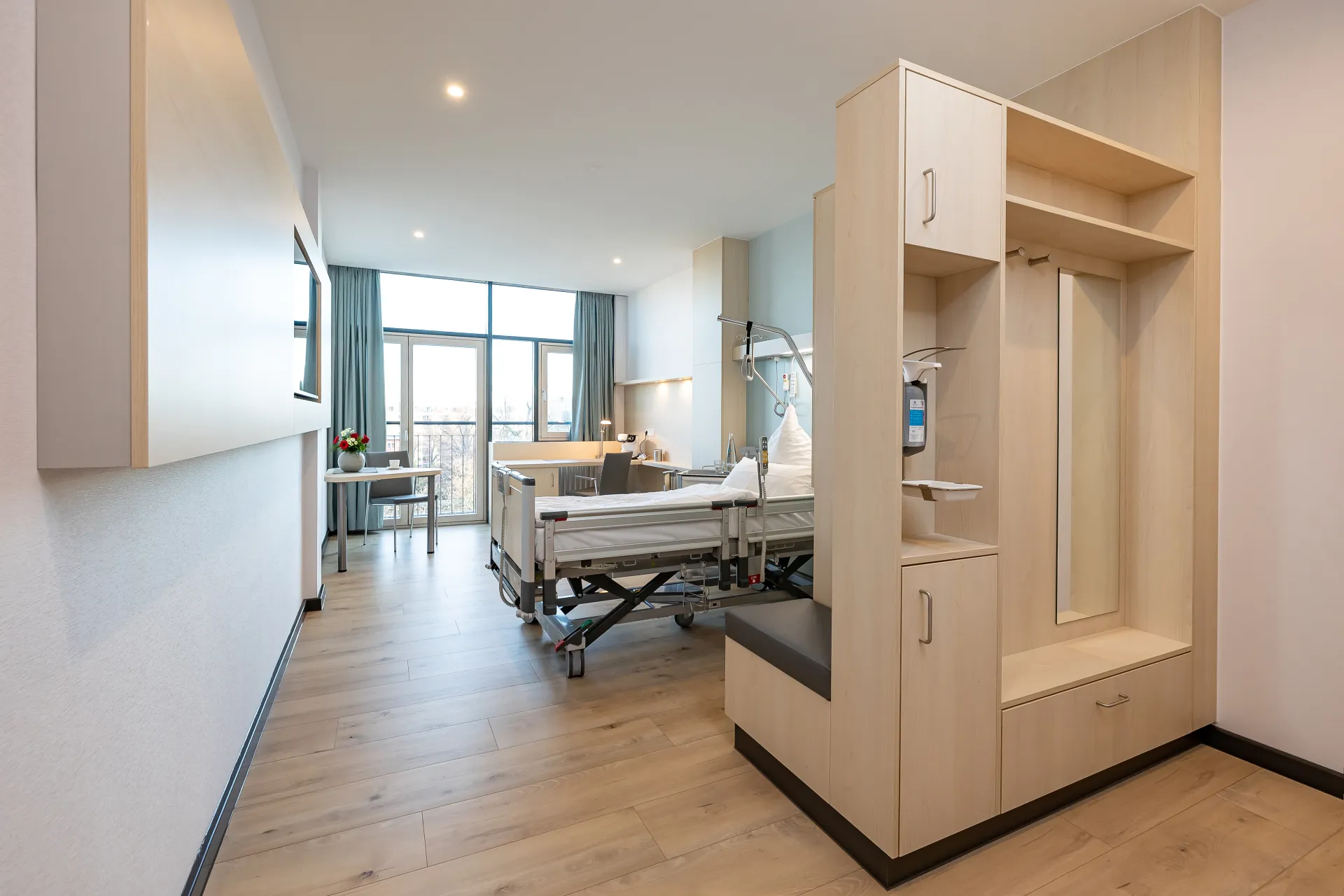

Modern eingerichtetes Patientenzimmer mit Pflegebett, Fensterfront, Schreibtisch und Garderobenschrank

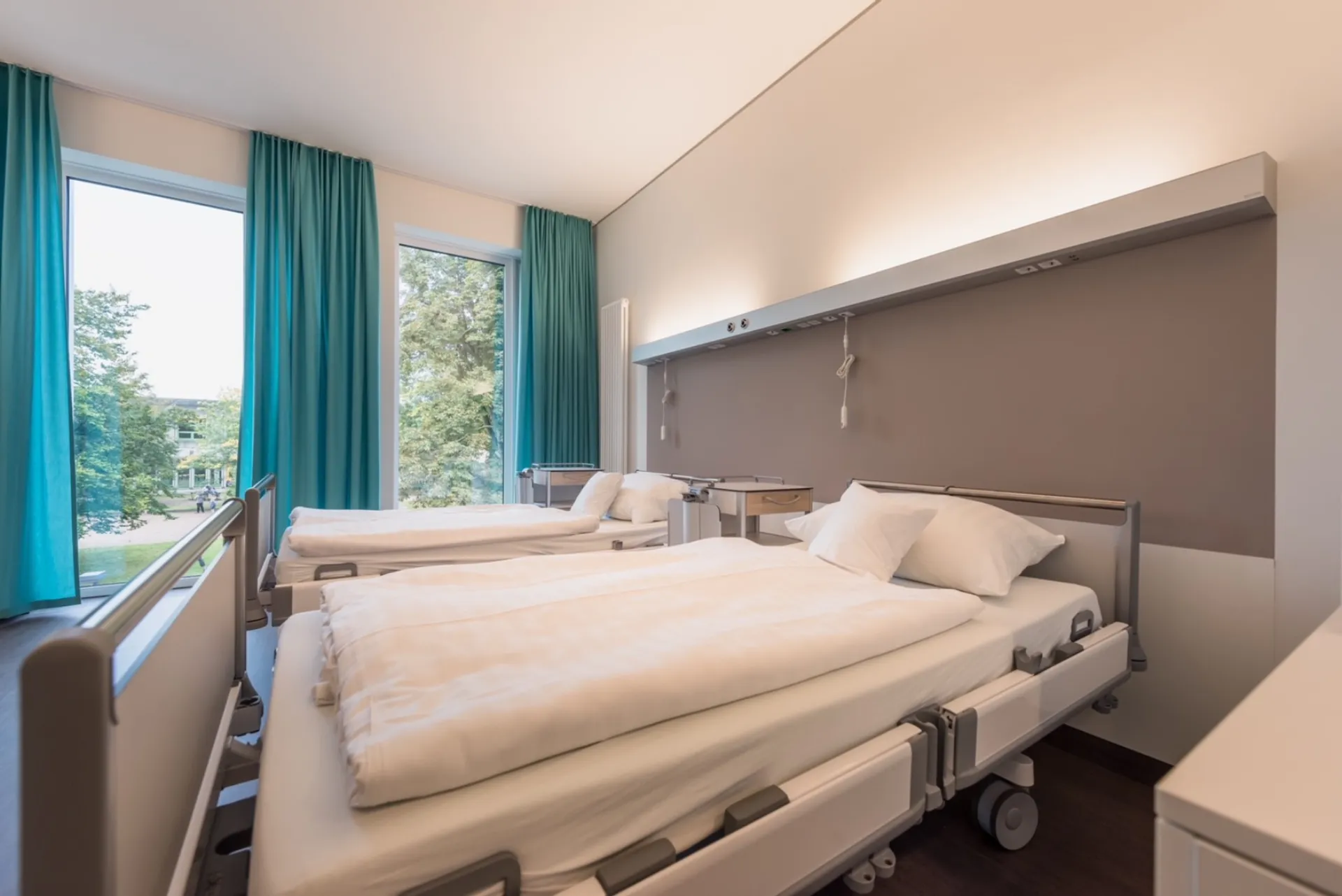

Zwei nebeneinander stehende Krankenhausbetten mit weißen Bettdecken in einem hellen Zimmer mit großen Fenstern und grünen Vorhängen
Hygienisch, wartungsfreundlich und technisch auf dem neuesten Stand.

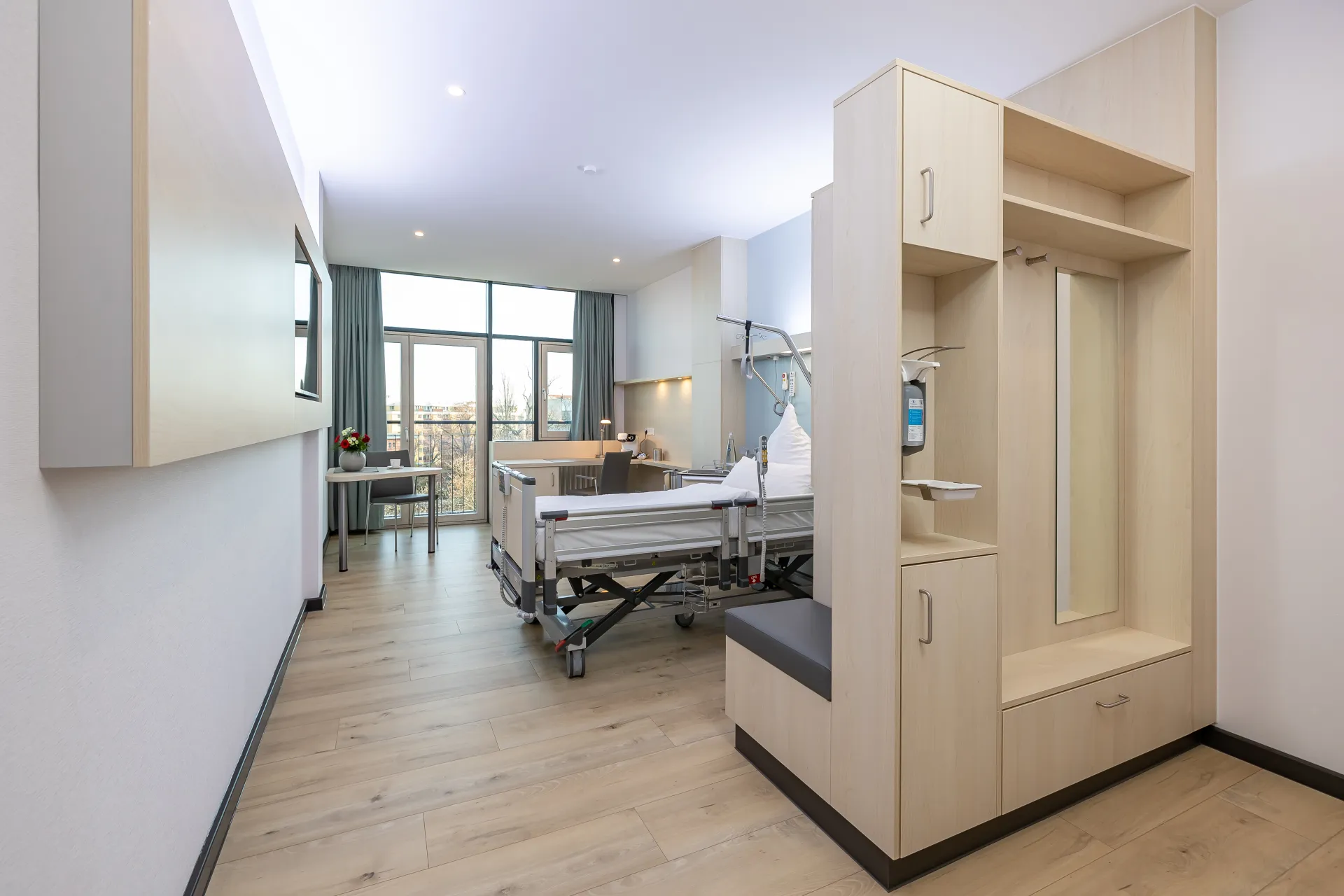

Helles Patientenzimmer mit Pflegebett, Sitzbank, Garderobe und großem Fenster mit Blick nach draußen

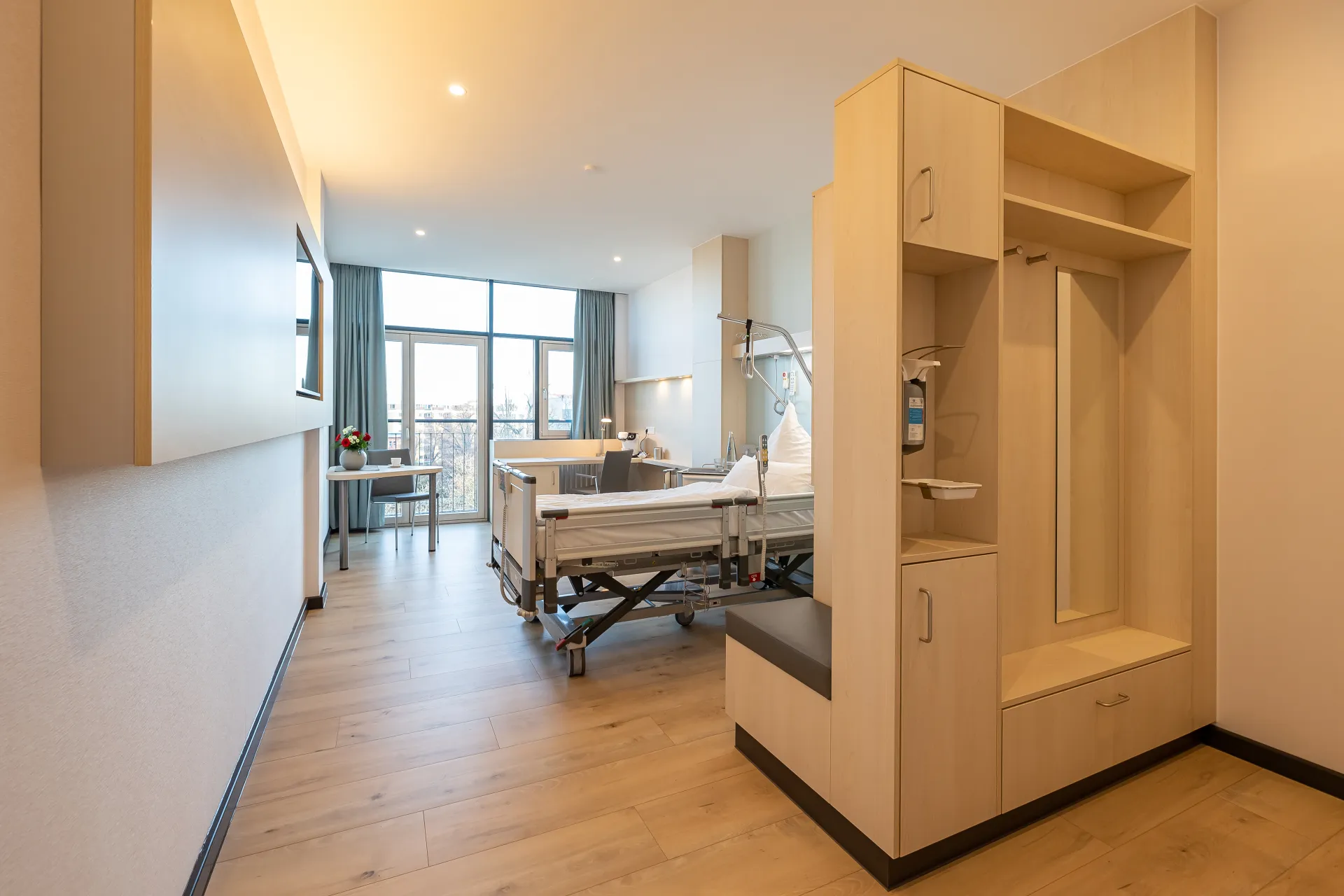

Helles Patientenzimmer mit Pflegebett, Sitzbereich, großem Fenster und Gardinen sowie offenem Schrank mit Sitzbank und Ablagen

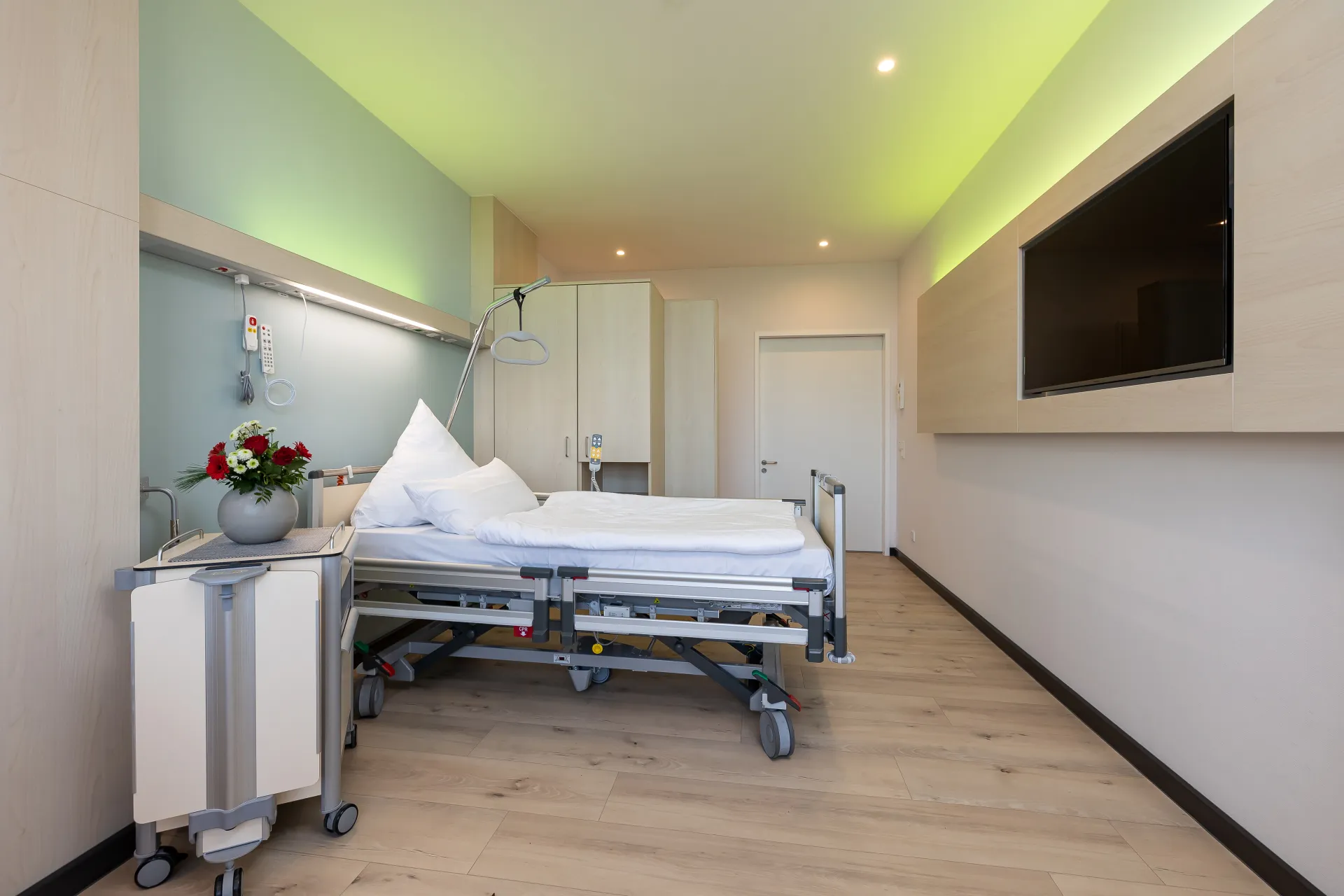

Krankenhauszimmer mit leerem Bett, Nachttisch mit Blumenvase und großem Wandfernseher

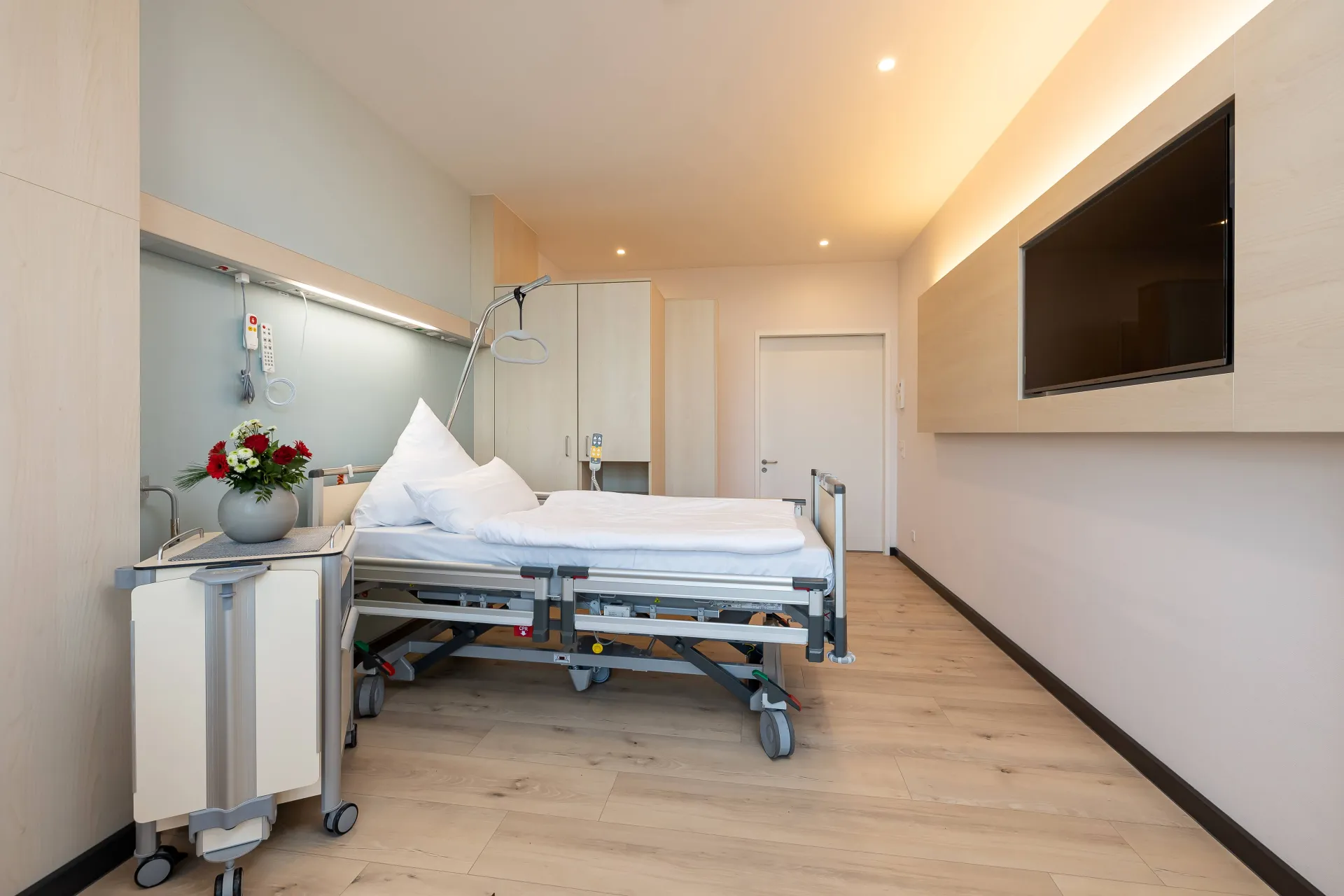

Krankenhauszimmer mit einem Bett, Nachttisch mit Vase und Blumen, großem Wandfernseher und Holzboden

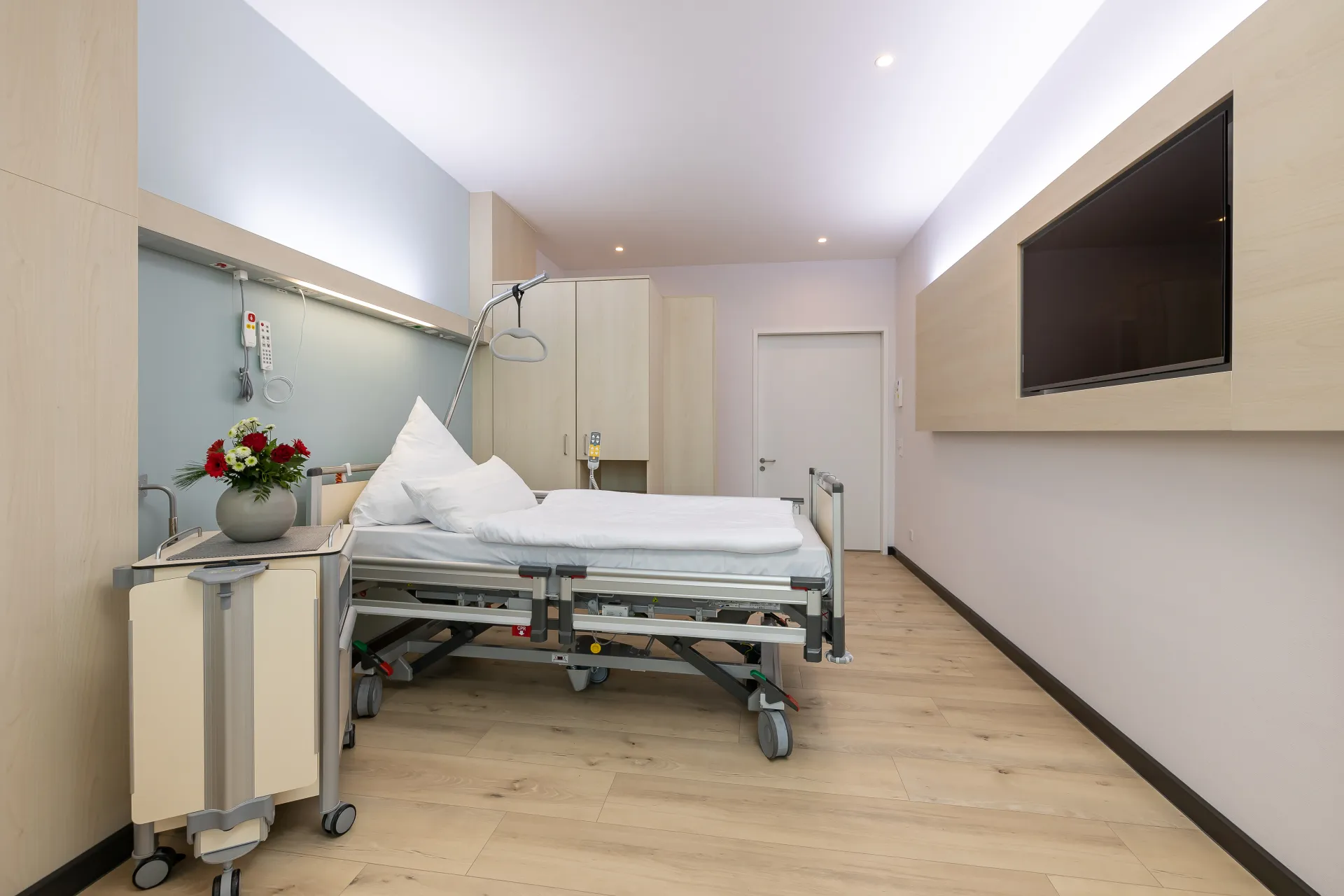

Krankenhauszimmer mit leerem Bett, Nachttisch mit Vase und Blumen, großem Wandfernseher und Holzboden
Flexible Anordnung von Steckdosen, Schaltern und Anschlüssen für maximale Funktionalität.

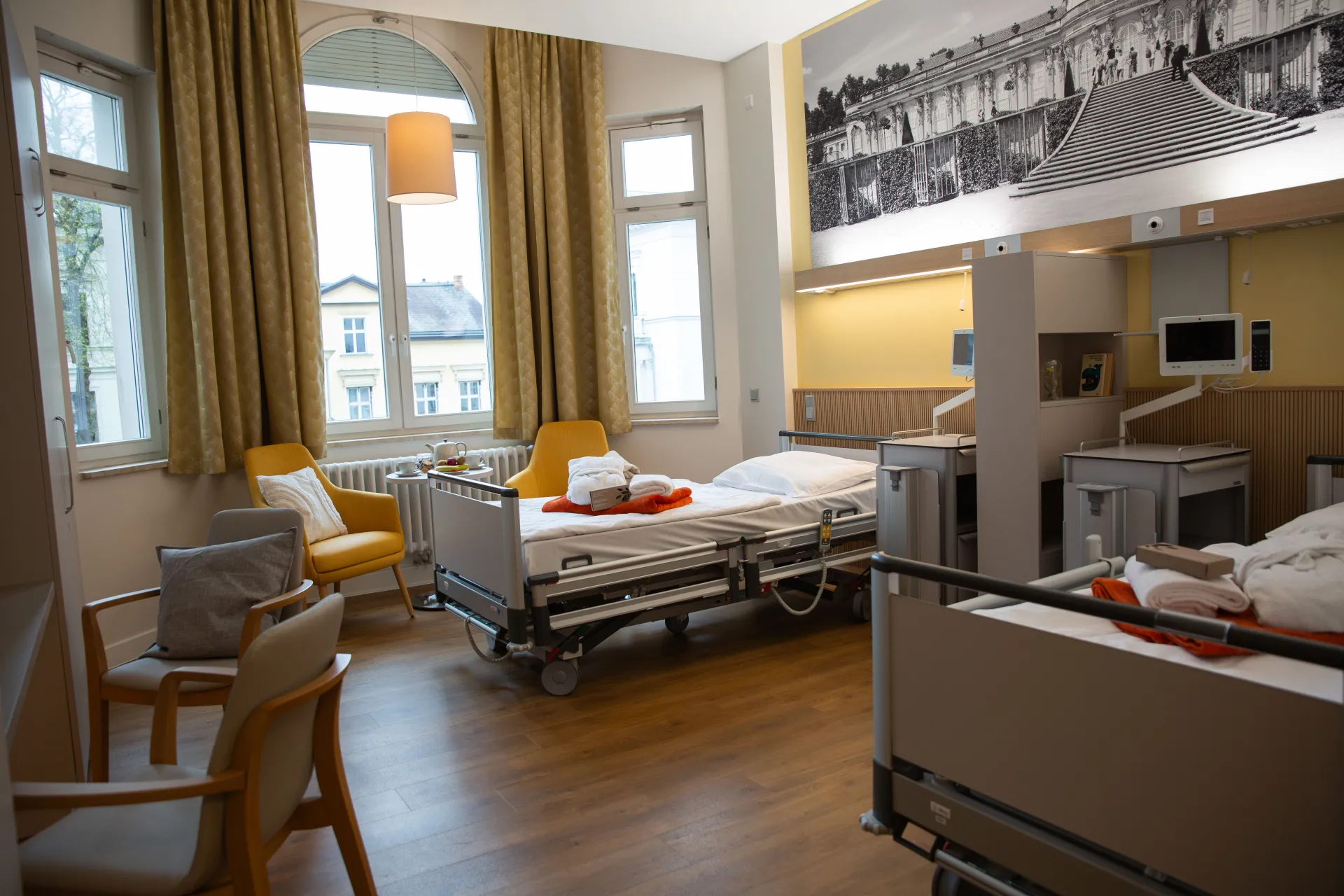

Zwei Krankenhausbetten in einem hellen Patientenzimmer mit großen Fenstern, gelben Vorhängen und Holzfußboden
Ideal für Altbauten: klassisch integrierbar und individuell farblich anpassbar.

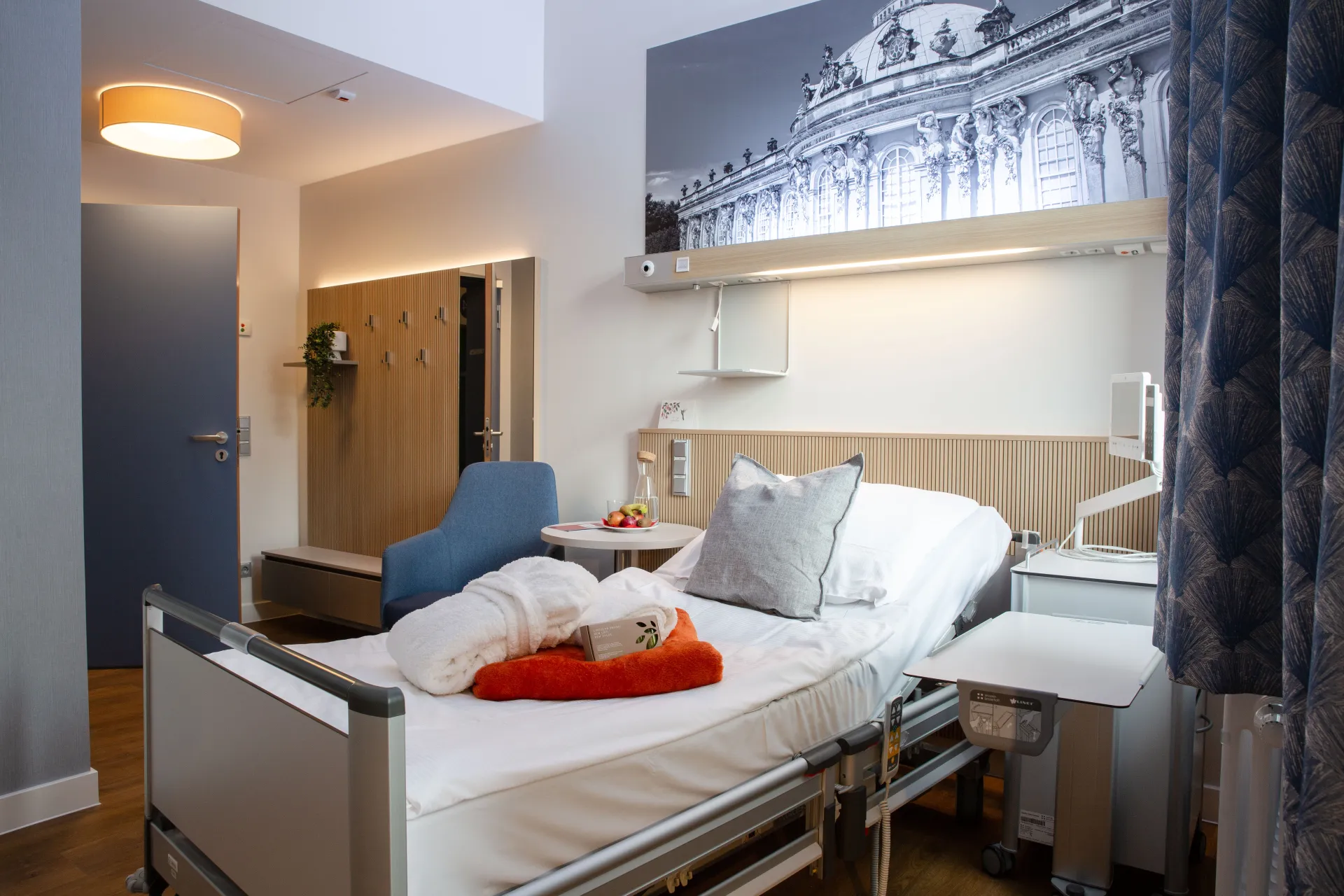

Krankenhauszimmer mit verstellbarem Bett, Kissen, Decke, Obstschale und schwarz-weißer Fotografie an der Wand

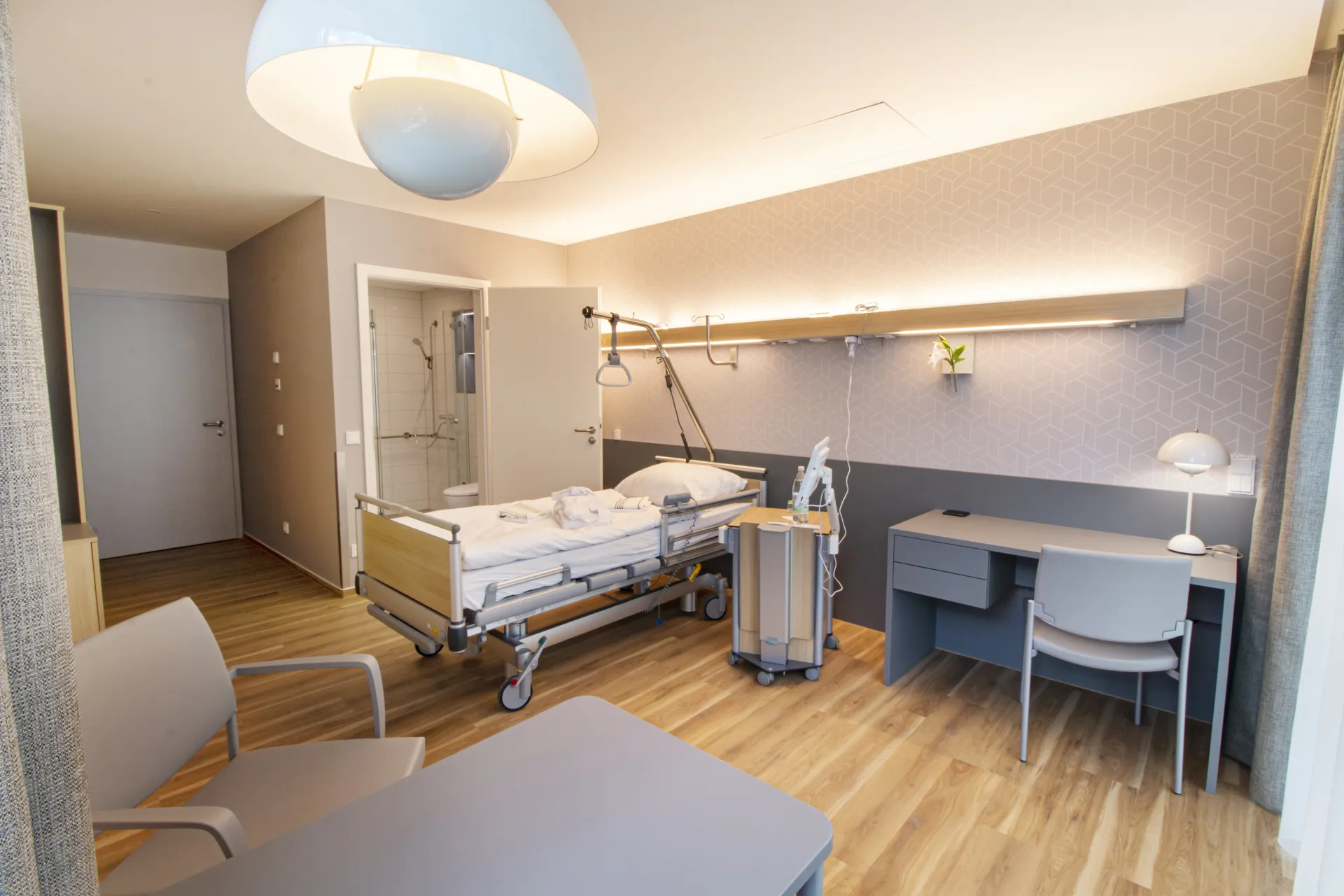

Modern eingerichtetes Patientenzimmer mit Klinikbett, Schreibtisch, Stühlen und eigenem Bad

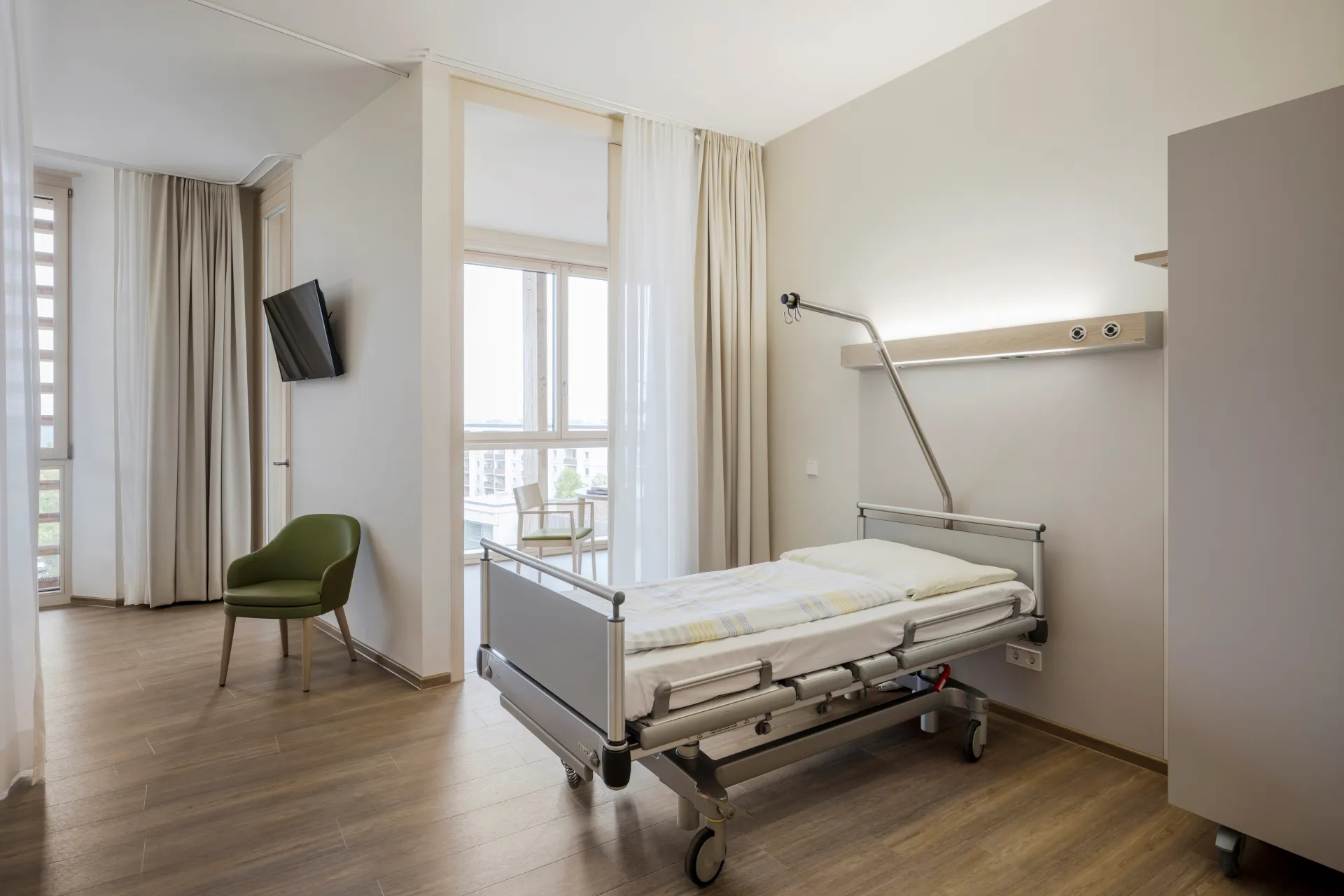

Krankenhauszimmer mit Pflegebett, grünem Stuhl, Fenster mit Blick auf Stadt und hellem Holzboden

Ausgewogen modern

Die Steckdosen, Schalter und andere Anschlüsse wie Schwesternrufe und Kommunikationstechnik können bei der Schyns S700 auf der Unterseite und auf der Front angeordnet werden. Das eingesetzte, systemgebundene Schalterprogramm ist besonders breit sortiert und bietet für fast alle Bedürfnisse die passenden Geräte. Die Medizinischen Gasentnahmestellen sind gut erreichbar an der Front angeordnet.

Es gibt rings herum keine störenden Vorsprünge, die die Verwendbarkeit der einzusetzenden Stecker, Flowmeter usw. einschränken. Im Inneren sind alle Gasleitungen vom Elektrobereich abgeschottet, im Falle einer Wartung dennoch gut erreichbar. Einfache Reinigung und Desinfektion sind durch den durchgehend flächenbündigen Einbau aller Teile sichergestellt.

Lichtqualität

An der Oberseite beleuchtet die in den Raum geneigte Allgemeinbeleuchtung den Patientenbereich und den Raum durch ein angenehmes, blendfreies Licht. Durch optimierte Beleuchtungswerte und flexible Ansteuerung ist die Schyns S700 eine verlässliche und anpassungsfähige Lösung. Die Allgemeinbeleuchtung in LED-Technik ist über die ganze Länge möglich.

Hinter dem durchgehenden Acryl an der Unterseite befindet sich die verschiebbare Lesebeleuchtung in LED-Technik - wahlweise elektronisch verschiebbar, um flexibel auf die Raumsituation reagieren zu können. Trotz ihres geringen Energieverbrauchs ist eine normgerechte Beleuchtung der Leseebene und der Untersuchungsebene selbstverständlich. Alle Schyns Beleuchtungssysteme sind optional stufenlos dimmbar und unterstützen modernste Beleuchtungssteuerung über DALI / TouchDim.

Technische Details

Material:

Aluminium-Strangpressprofil natureloxiert mit Recyclinganteil.

Eloxale:

Langlebiges, abrieb- und UV-beständiges Natureloxal (Standard); weitere Eloxalfarben möglich.

Frontgestaltung:

Frontseitige HPL-Dekore eingebettet, flächenbündig möglich (etwa 22.000 Dekore von allen gängigen Herstellern), ebenso andere Materialien wie z. B. Glasimitat möglich.

Einbauten:

Flächenbündig unterseitig und/oder frontseitig mit Standard-Schalterprogramm.

Wartung:

System ist wartungsfrei.

Med. Zubehör:

Unterseitig an der Medizinischen Versorgungseinheit integrierte Schyns-Zubehörnut zur werkzeuglosen Aufnahme von Zubehörelementen, welche sich werkzeuglos und stufenlos verschieben lassen.

Beleuchtung:

Allgemeinbeleuchtung 3.000 K / 4.000 K oder Schyns Biologic Health Light 1.800 K bis 16.000 K, verschiebbare Leseleuchte (mechanisch / elektronisch), Farbwiedergabe CRI > 90; COI < 3,3, flickerfrei, schaltbar, dimmbar DALI oder Casambi, Untersuchungslicht, erweitertes Untersuchungslicht 500 Lux.

Medieneinführung:

Stirn- oder rückseitig.

Flexibilität:

Freie Farbwahl, unterschiedliche Beleuchtungsstärken, freie Längenwahl, optional Integration Medienarm möglich.

Hygiene:

Leicht zu reinigende Flächen ohne aufgesetzte Komponenten.

Maße:

Siehe Datenblatt; Baulänge frei wählbar bis 6.000 mm.

Add-Ons

Zusatzoptionen für die S700

Unsere Add-Ons machen mehr aus jeder Versorgungseinheit – funktional, flexibel und durchdacht. Für alle, die Abläufe verbessern, Räume optimieren und Potenziale voll ausschöpfen wollen.

Gestaltung beginnt
mit System

Wir denken Architektur und Funktion von Anfang an zusammen – mit modularen Lösungen, die sich präzise in Ihre Raumkonzepte einfügen.

Raumgestaltung nach Prinzipien von Healing Architecture schafft ein unterstützendes und wohltuendes Umfeld für Personal und Patienten. Mehr zum Thema

Unser Beitrag zu einer menschlicheren Gesundheitsversorgung

healing architecture for all senses

Wir gestalten Räume, die Personal und Patienten spürbar unterstützen.

Eine moderne Patientenumgebung muss mehr leisten als reine Funktionalität.

Als Teil der Raumgestaltung tragen wir dafür Verantwortung, dass technische Ausstattung und architektonische Atmosphäre eine stimmige Einheit bilden. Diese Haltung begleitet uns seit vielen Jahren – schon Alphonse Schyns hat gesagt: Ein Krankenhaus muss nicht wie ein Krankenhaus aussehen. Dieser Gedanke wirkt bis heute und prägt unsere Arbeit. Unsere Produkte entstehen gemeinsam mit unseren Kunden. Dieser direkte Austausch sorgt dafür, dass jede Lösung im Alltag von Kliniken und Pflegeeinrichtungen funktioniert: klar, robust, hygienisch und exakt dort durchdacht, wo es praktisch wird.

Unsere Arbeit folgt den Prinzipien der Healing Architecture. Wir gestalten Räume, die Personal und Patienten spürbar unterstützen, Ruhe bringen und Abläufe erleichtern. Das ist kein modisches Konzept, sondern eine Herangehensweise, die sich seit Jahrzehnten bewährt.

Der multisensorische Ansatz – healing architecture for all senses – ist dabei ein zentraler Baustein. Licht, Akustik, Materialien, Haptik und intuitive Orientierung werden gezielt abgestimmt, um Stress zu reduzieren, Klarheit zu schaffen und ein fühlbar wohltuendes Umfeld zu erzeugen kann . So kann eine Atmosphäre enstehen, die professionell wirkt und zugleich entlastet.

Unsere Versorgungseinheiten fügen sich als wichtiger Bestandteil nahtlos in dieses Gesamtkonzept ein: ergonomisch, hygienisch durchdacht und langlebig. Sie unterstützen das Personal im Alltag und geben Patienten Sicherheit und Orientierung.

So verbinden wir technische Präzision, langjährige Erfahrung und eine klare gestalterische Haltung – und denken die Patientenzimmer der Zukunft konsequent voraus.

Über 1.250 Möglichkeiten für Ihre individuelle Lösung

Prospekt als PDF

Das bespoke-Konzept bietet eine enorme Vielfalt an Gestaltungsmöglichkeiten. Durch die Kombination der zahlreichen Kategorien und Optionen entstehen über 1.250 unterschiedliche Varianten – je nachdem, welche Elemente Sie auswählen und wie sie kombiniert werden. Diese Zahl zeigt die Bandbreite an individuellen Konfigurationen, die es Ihnen erlaubt, Ihre Lösung genau auf Ihre Bedürfnisse abzustimmen.
